リフトベヤSV・CV シリーズ
バケット昇降式
SVシリーズ
サン付きベルト式
CVシリーズ

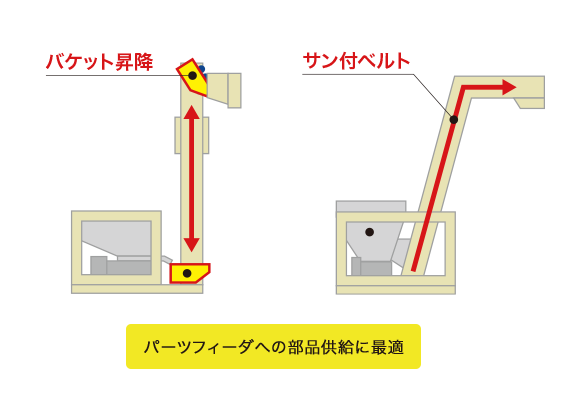

リフトベヤの搬送方式は「バケット昇降式」「サン付きベルト式」の2タイプ

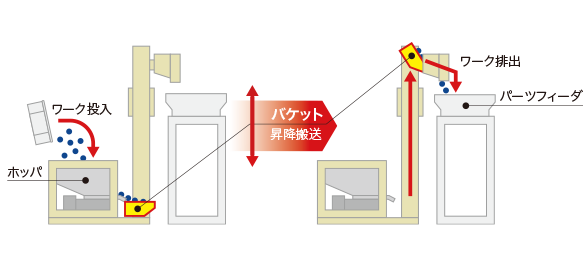

バケット昇降式はホッパにストックされたワークを振動フィーダで少量ずつバケットに供給し規定の定量に達するとバケットが上昇して所定の高さまで持ち上げて排出します。

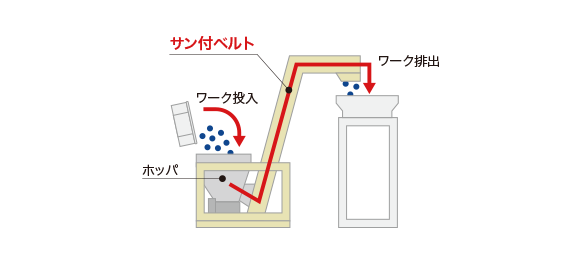

サン付きベルト式はホッパにストックされたワークを振動フィーダで少量ずつベルトサンにワークを載せベルトコンベヤで所定の高さまで持ち上げて排出します。
動画紹介リフトベヤ（バケット昇降式）を動画でご紹介

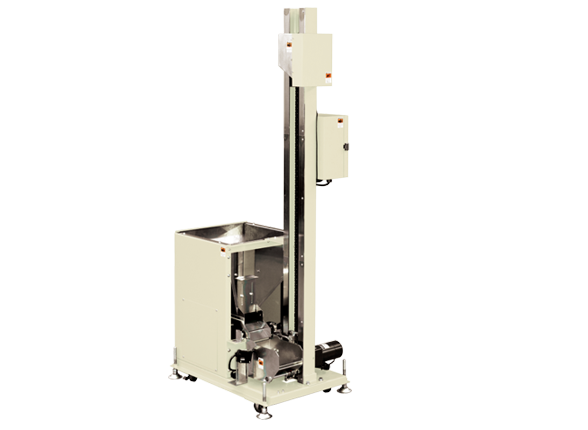

SVシリーズバケット昇降式
高所に設置したパーツフィーダへの部品供給に最適
昇降するバケットで小物を持ち上げ搬送
バケット構造により小物や軽量部品に最適です。
こぼれ落ちが無く破損などの心配がありません。
安定性がありコンパクトな構造です。
型式
| SVシリーズ |
|---|
| SVバケット昇降式 |
| 排出高サ h（mm） |
|---|
| 10h=1000 |
| 15h=1500 |
| 20h=2000 |
| ホッパ容量 |
|---|
| 0440ℓ |
| 0770ℓ |
| タイプ（バケット容量） |
|---|
| VS1.5ℓ |
| VM2.5ℓ |
標準仕様
| 排出高さ | 1000～2000mm | ※1 |
|---|---|---|
| ホッパ容量 | 40ℓ・70ℓ | |
| バケット容量 | 1.5ℓ・2.5ℓ | |
| モータ | 3相 200V 40W | |
| バケット速度 | 約7.5m/分 （50Hz時） | |
| 電源 | 3相 200V 50/60Hz | |
| 塗装色 | 2.5Y9/1 （日塗工：D22-90B） | ※2 |
※上記仕様は、予告なく変更になる場合がございます。
※1 ご希望の排出高さをご指示ください。
※2 お客様の指定色での製作も可能です。
標準仕様以外にもカスタマイズ可能ですので、お気軽にお問い合わせください

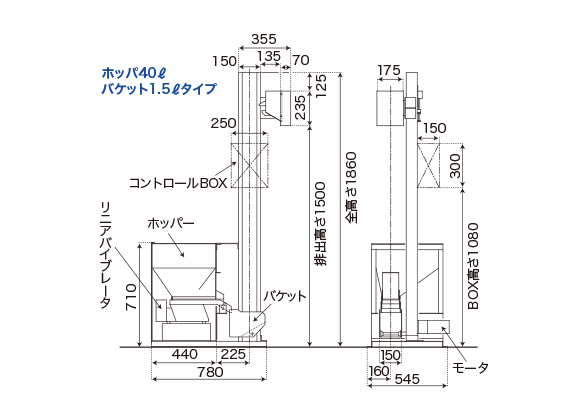

概略寸法

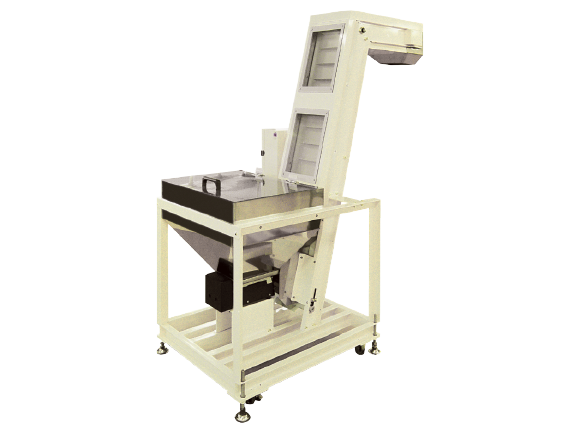

CVシリーズサン付きベルト式
樹脂部品の持ち上げ搬送用に最適
搬送能力を重視し75度の傾斜仕様
サン付ベルト式により連続供給が可能です。
供給能力が高い場合に最適です。
型式
| CVシリーズ |
|---|
| CVサン付ベルト式 |
| 排出高サ h（mm） |
|---|
| 10h=1000 |
| 15h=1500 |
| 20h=2000 |
| ホッパ容量 |
|---|
| 0440ℓ |
| 0770ℓ |
| タイプ |
|---|
| Pサン付ベル |
標準仕様
| 排出高さ | 1000～2000mm | ※1 |
|---|---|---|
| ホッパ容量 | 40ℓ・70ℓ | |
| 桟高さ | 30mm・35mm・40mm | |
| 桟ピッチ | 150mm・200mm | |
| ベルト桟幅 | 200～300mm | |
| ベルト速度 | 約10m/分 （50Hz時） | ※参考値 |
| 電源 | 3相 200V 50/60Hz | |
| 塗装色 | 2.5Y9/1 （日塗工：D22-90B） | ※2 |
※上記仕様は、予告なく変更になる場合がございます。
※1 ご希望の排出高さをご指示ください。
※2 お客様の指定色での製作も可能です。
標準仕様以外にもカスタマイズ可能ですので、お気軽にお問い合わせください
概略寸法
オプション
ウレタンコート
ワーク投入時の傷や騒音対策になります。
ホッパー投入補助台
ホッパーへワーク投入時、補助台として作業負担を軽減します。
ホッパーかさ上げ
ホッパーをかさ上げして容量をUPできます。省スペース時に最適です。
オールステンレス仕様
オールステンレスでクリーン環境下に対応します。
サブホッパー＋補助バイブレータ
長物ワークのブリッジ対策に対応します。
CHECK POINT
導入するメリット
作業者が高所へワーク投入する作業が無くなり、重量運搬の負担軽減や高所での長時間作業による安全性と安定性が高まります。
搬送ワークについて
搬送ワークの形状や重さによって、ホッパー排出部でブリッジして詰まる可能性があります。事前にワークを確認させていただきます。
見積りについて
図面がない場合は現場に伺い採寸し、見積りと簡易的な外観図面で提案します。製作期間や保証期間、安全基準、送料などはご相談ください。
制作期間について
仕様が確定してから約2カ月です。
ユーザー様使用のコンテナで試運転して納品します。
納入事例
現場のニーズに合わせ多彩なアレンジにも設計対応

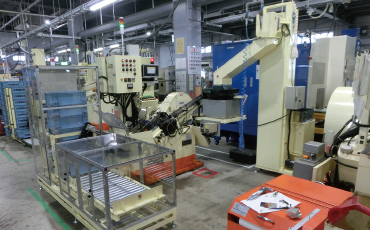

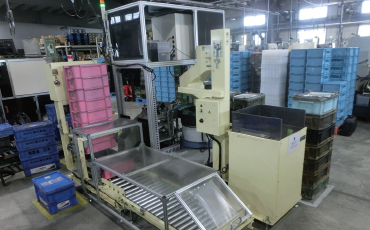

リフトベヤ ＋ ホッパーかさ上げ ＋ 安全カバー ＋ 排出補助シュート ＋ パーツフィーダ ＋ 転造機 ＋ コンテナストッカー
ヘッダーにリフトベヤとコンテナストッカーで繋げられます。
リフトベヤ ＋ ホッパーかさ上げ ＋ 排出補助シュート ＋ パーツフィーダ ＋ 検査機 ＋ コンテナストッカー
パーツフィーダと検査機へリフトベヤとコンテナストッカーを繋げて生産効率をUPします。

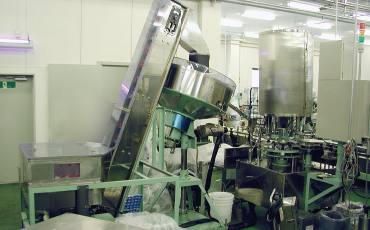

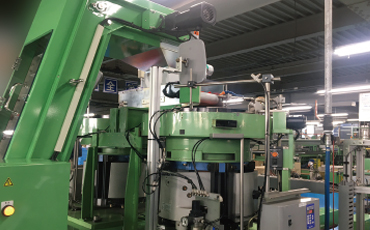

サン付ベルト式リフトベヤ垂直タイプ ＋ 整列機 ＋ 充填機
サン付ベルト式リフトベヤ傾斜タイプと排出補助シュートで整列機へ供給します。
サン付ベルト式リフトベヤ傾斜タイプ ＋ 振分けコンベア ＋ パーツフィーダ２基 ＋ 組立機
サン付ベルト式リフトベヤ傾斜タイプと振分けコンベアの正逆運転でパーツフィーダ２基へ分散して供給します。

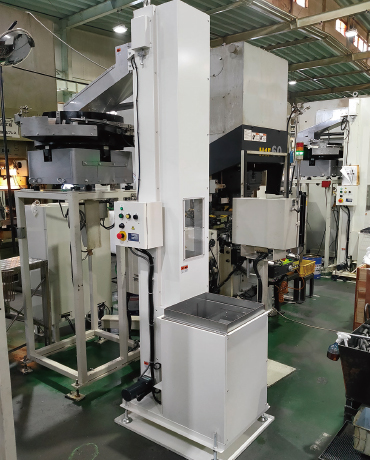

リフトベヤ ＋ ホッパーかさ上げ ＋ 排出補助シュート ＋ 安全カバー ＋ パーツフィーダ ＋ プレス機
高所にあるパーツフィーダへリフトベヤで供給します。

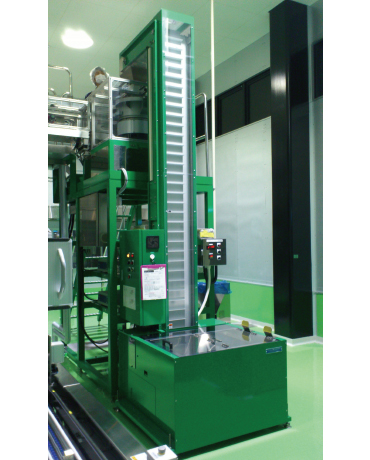

サン付ベルト式リフトベヤ垂直タイプ ＋ パーツフィーダ ＋ 充填機
高所にあるパーツフィーダへサン付ベルト式リフトベヤ垂直タイプで供給します。
各種データ
PC、スマートフォンで製品の３Dデータを360度表示できます。スマートフォンではAR表示も可能です。
対応していないブラウザ、端末もございますのでご了承ください。
