打痕ナイト

スタンダードシリーズ

打痕対策 + 自動箱替機
打痕からワークを守る騎士（ナイト）

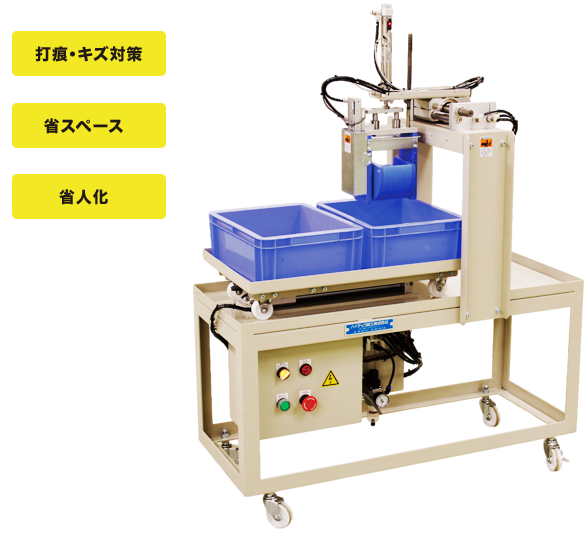

打痕ナイト

加工精度を高めても、搬出・収納時についた打痕が不良につながることがあります。打痕ナイトは、加工機から受け取ったワークをコンテナへやさしく収納。製品品質を守りながら、箱切替え作業の自動化・省人化にも貢献します。

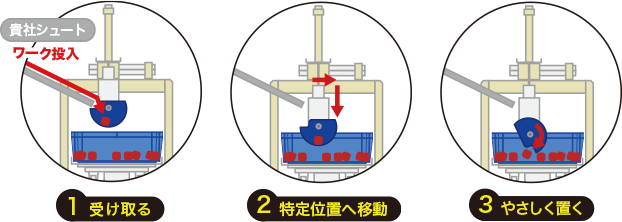

ワークを受け取りコンテナへやさしく収納

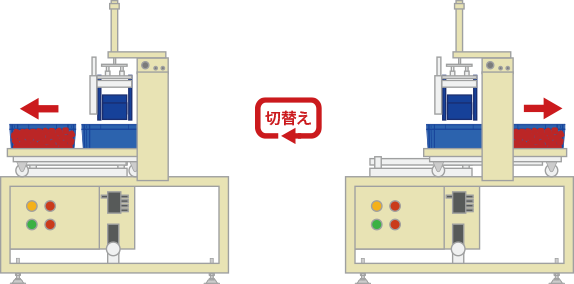

ワークがいっぱいになるとコンテナを自動で切替え

製品仕様

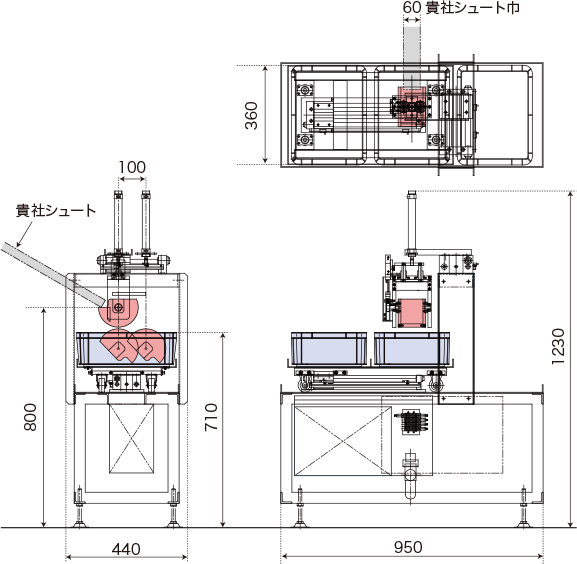

概略寸法

NC5

標準仕様

電源: 単相200v　50/60Hz
エアー源: 0.4Mpa
標準コンテナ: サンボックス　※1
＃9Ｂ（362mm×272mm×125mm）

※: 上記仕様は、予告なく変更になる場合がございます。
※: ワークの受取、コンテナ入替用の信号は、加工機の方でご用意ください。
※１: 記載以外のコンテナについてはご相談ください。

箱替機以外にも
さまざまなワークストック方式が可能

打痕ナイトは、ワークや設備条件に合わせたさまざまな構成が可能です。ストックコンベヤ付、1箱のみのシンプルタイプ、2～3箱へ振り分ける箱振分タイプなど、用途に合わせて設計・製作します。さらに、弊社標準のコンベヤやコンテナストッカ－と組合せる事も可能です。

箱替機以外にもカスタマイズ可能ですので、お気軽にお問い合わせください

　導入するメリット

ワークをやさしく収納することで打痕・キズの発生リスクを低減します。さらに、限られたスペースにも設置しやすいコンパクト設計で、省人化と品質向上を両立します。
　製作仕様について

加工機の種類、ワーク形状、コンテナサイズ、設置レイアウトに合わせて設計・製作いたします。その他、必要な製作条件がございましたらご相談ください。
　見積りについて

図面がない場合は現地へ伺い、採寸のうえお見積りいたします。あわせて簡易外観図を作成し、ご提案いたします。保証期間、安全基準、送料などについてもお気軽にご相談ください。
　制作期間について

仕様が確定してから約2カ月が目安です。お客様ご指定のコンテナを使用して試運転を行ったうえで納品いたします。
